Meranie fázovej rovnováhy trojfázového motora je kritickým aspektom pri zabezpečovaní jeho efektívnej a spoľahlivej prevádzky. Ako dodávateľ motorových testovacích staníc chápeme význam presného merania fázovej rovnováhy a úlohu, ktorú v tomto procese zohrávajú naše testovacie stanice.
Pochopenie trojfázového vyváženia motorických fáz
Trojfázový motor pracuje s trojfázovým napájaním. Ideálny scenár je, že tri fázy majú rovnaké rozdiely v napätí, prúde a fázovom uhle. Akákoľvek nerovnováha v týchto parametroch môže viesť k rôznym problémom, ako je zvýšená spotreba energie, znížená účinnosť motora, prehrievanie a dokonca aj predčasné zlyhanie motora. Fázová rovnováha sa zvyčajne meria z hľadiska nerovnováhy napätia a nerovnováhy prúdu.
Nerovnováha napätia nastane, keď napätia troch fáz nie sú rovnaké. Môže to byť spôsobené problémami v napájacom systéme, ako sú nevyvážené záťaže v distribučnej sieti alebo chybné transformátory. Na druhej strane, prúdová nerovnováha je často výsledkom problémov v samotnom motore, ako sú poruchy vinutia alebo nerovnomerné zaťaženie.
Ako motorový test meria fázovú rovnováhu
Naše motorové testovacie stolice sú vybavené pokročilými senzormi a meracími systémami na presné meranie fázovej rovnováhy trojfázového motora.
Meranie napätia
Prvým krokom pri meraní fázovej rovnováhy je meranie napätia každej fázy. Naše testovacie stolice sú vybavené vysoko presnými napäťovými senzormi, ktoré dokážu merať napätie každej fázy s veľkou presnosťou. Tieto snímače sú pripojené na svorky motora a namerané hodnoty napätia sú zaznamenávané systémom zberu dát skúšobnej stolice.
Skúšobná stolica potom vypočíta priemerné napätie troch fáz. Napäťová nerovnováha sa určí porovnaním odchýlky každého fázového napätia od priemerného napätia. Vzorec na výpočet nerovnováhy napätia je:
[ \text{Nevyváženosť napätia}(%)=\frac{\text{Maximálna odchýlka od priemerného napätia}}{\text{Priemerné napätie}}\times100% ]
Tento výpočet pomáha pri kvantifikácii stupňa nerovnováhy napätia v trojfázovom systéme. Ak napäťová nerovnováha prekročí určitú hranicu (zvyčajne okolo 2 - 3%), znamená to problém, ktorý je potrebné riešiť.
Meranie prúdu
Naše testovacie lavice okrem merania napätia merajú aj prúd v každej fáze. Prúdové snímače, ako sú prúdové transformátory alebo snímače s Hallovým efektom, sa používajú na meranie prúdu pretekajúceho každou fázou motora. Podobne ako pri meraní napätia, skúšobná stolica zaznamenáva hodnoty prúdu každej fázy a vypočítava priemerný prúd.
Aktuálna nerovnováha sa vypočíta pomocou podobného vzorca ako nerovnováha napätia:
[ \text{Aktuálna nerovnováha}(%)=\frac{\text{Maximálna odchýlka od priemerného prúdu}}{\text{Priemerný prúd}}\times100% ]
Nerovnováha prúdu môže byť znakom problémov s vinutím motora, ako sú skraty alebo prerušené obvody. Presným meraním aktuálnej nerovnováhy môžu naše testovacie stolice pomôcť včas odhaliť tieto problémy a zabrániť ďalšiemu poškodeniu motora.
Meranie fázového uhla
Ďalším dôležitým aspektom fázovej rovnováhy je fázový uhol medzi tromi fázami. Vo vyváženom trojfázovom systéme je fázový uhol medzi každou fázou 120 stupňov. Naše testovacie stolice využívajú pokročilé fázové meracie techniky na určenie fázových uhlov troch fáz.
Meranie fázového uhla je kľúčové, pretože akákoľvek odchýlka od ideálneho 120-stupňového fázového uhla môže tiež naznačovať problémy v motore alebo napájacom systéme. Napríklad rozdiel fázového uhla, ktorý je výrazne odlišný od 120 stupňov, môže spôsobiť nerovnomernú produkciu krútiaceho momentu v motore, čo vedie k vibráciám a zníženiu účinnosti.
Dôležitosť presného merania fázovej bilancie
Presné meranie fázovej rovnováhy je nevyhnutné z niekoľkých dôvodov. Po prvé, pomáha pri zabezpečovaní efektívnej prevádzky motora. Vyvážený trojfázový motor spotrebuje menej energie a funguje plynulejšie, čo má za následok nižšie prevádzkové náklady. Po druhé, môže zabrániť predčasnému zlyhaniu motora. Včasnou detekciou a korekciou fázovej nerovnováhy sa môžeme vyhnúť problémom, ako je prehrievanie a nadmerné opotrebovanie komponentov motora.
Okrem toho je meranie fázovej rovnováhy tiež dôležité pre súlad s priemyselnými normami. Mnoho priemyselných odvetví má špecifické požiadavky na fázovú rovnováhu trojfázových motorov a presné meranie pomáha zabezpečiť, aby motory spĺňali tieto normy.
Ďalšie testovacie možnosti našich motorových testovacích staníc

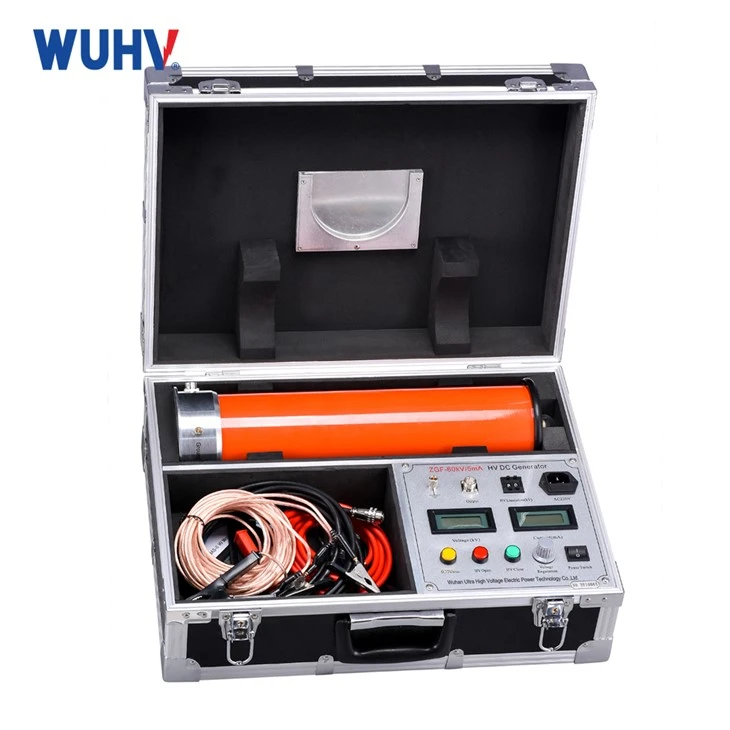

Okrem merania fázovej rovnováhy ponúkajú naše motorové testovacie stolice širokú škálu ďalších testovacích možností. Ponúkame naprTestovacia súprava DC Hipotktorý sa používa na testovanie izolačného odporu vinutia motora. Tento test pomáha pri zisťovaní akéhokoľvek poškodenia izolácie alebo netesnosti, čo môže byť hlavnou príčinou zlyhania motora.
Poskytujeme tiežTestovacie zariadenie SFRAna testovanie mechanickej integrity vinutia motora. Tento test dokáže odhaliť akékoľvek mechanické poškodenie alebo deformáciu vinutia, ktoré môže ovplyvniť výkon motora.
Ďalej nášTestovací systém transformátoramožno použiť na testovanie výkonu transformátorov, ktoré sa často používajú v spojení s trojfázovými motormi. Tento komplexný testovací systém pomáha pri zabezpečovaní celkovej spoľahlivosti napájacieho systému.
Kontaktujte nás pre potreby testovania motora
Ak hľadáte spoľahlivú skúšobnú stolicu na meranie fázovej rovnováhy vašich trojfázových motorov, už nehľadajte. Naše testovacie stolice motorov sú navrhnuté tak, aby poskytovali presné a spoľahlivé merania a pomohli vám zabezpečiť efektívnu a bezpečnú prevádzku vašich motorov.
Máme tím skúsených inžinierov, ktorí môžu poskytnúť technickú podporu a poradenstvo pri používaní našich testovacích zariadení. Či už ste malý výrobca alebo veľký priemyselný podnik, môžeme ponúknuť prispôsobené riešenia, ktoré vyhovujú vašim špecifickým požiadavkám na testovanie.
Kontaktujte nás ešte dnes, aby ste prediskutovali svoje potreby v oblasti testovania motorov a preskúmali, ako môžu naše testovacie lavice motorov prospieť vášmu podnikaniu. Tešíme sa na spoluprácu pri zaistení optimálneho výkonu vašich trojfázových motorov.
Referencie
- "Základy elektrických strojov" od Stephena J. Chapmana
- "Analýza a návrh energetického systému" od J. Duncana Glovera, Mulukutla S. Sarma a Thomasa J. Overbyeho
- Priemyselné normy týkajúce sa testovania trojfázového motora a merania fázovej rovnováhy.
