Predstavenie produktu

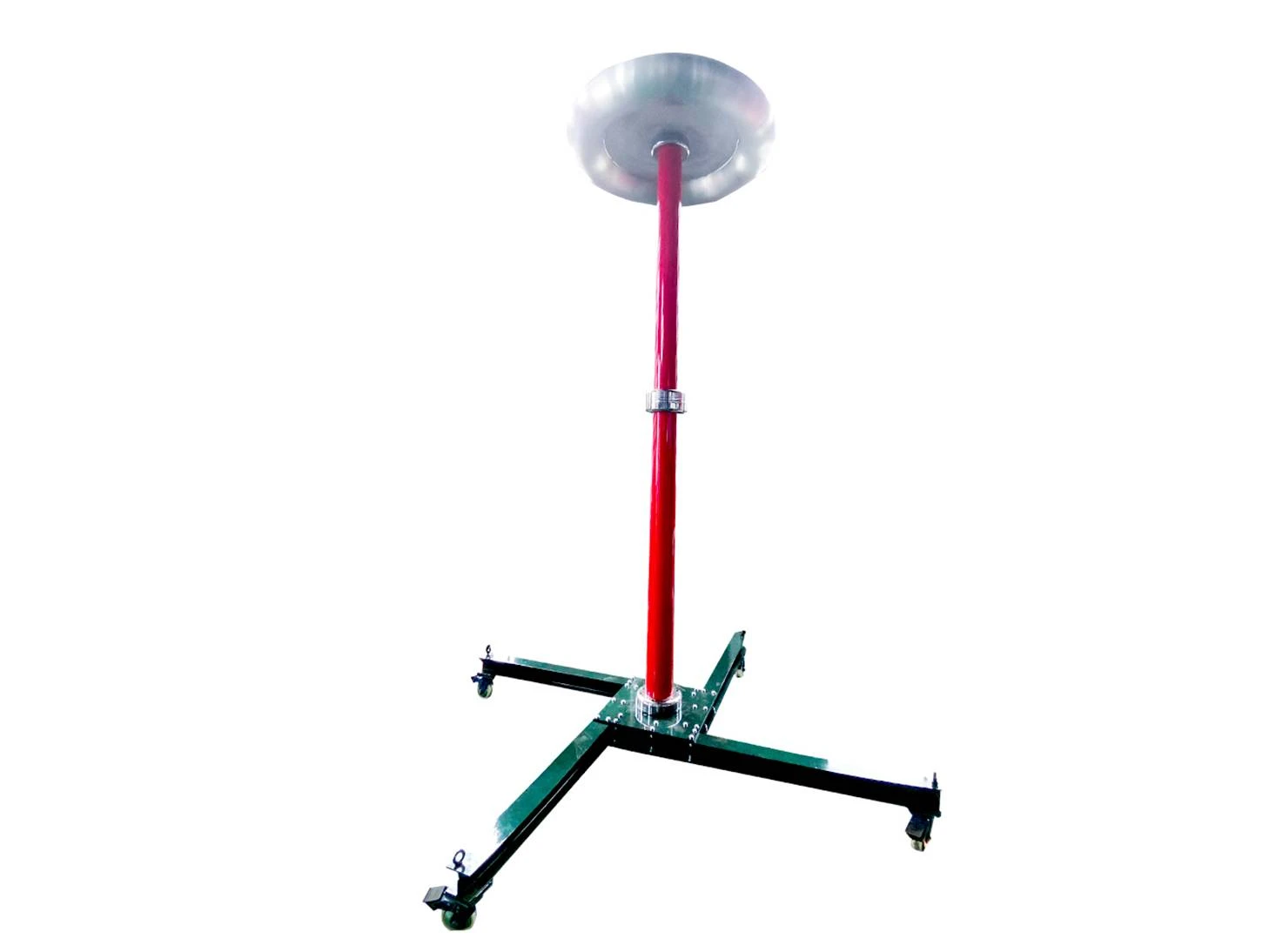

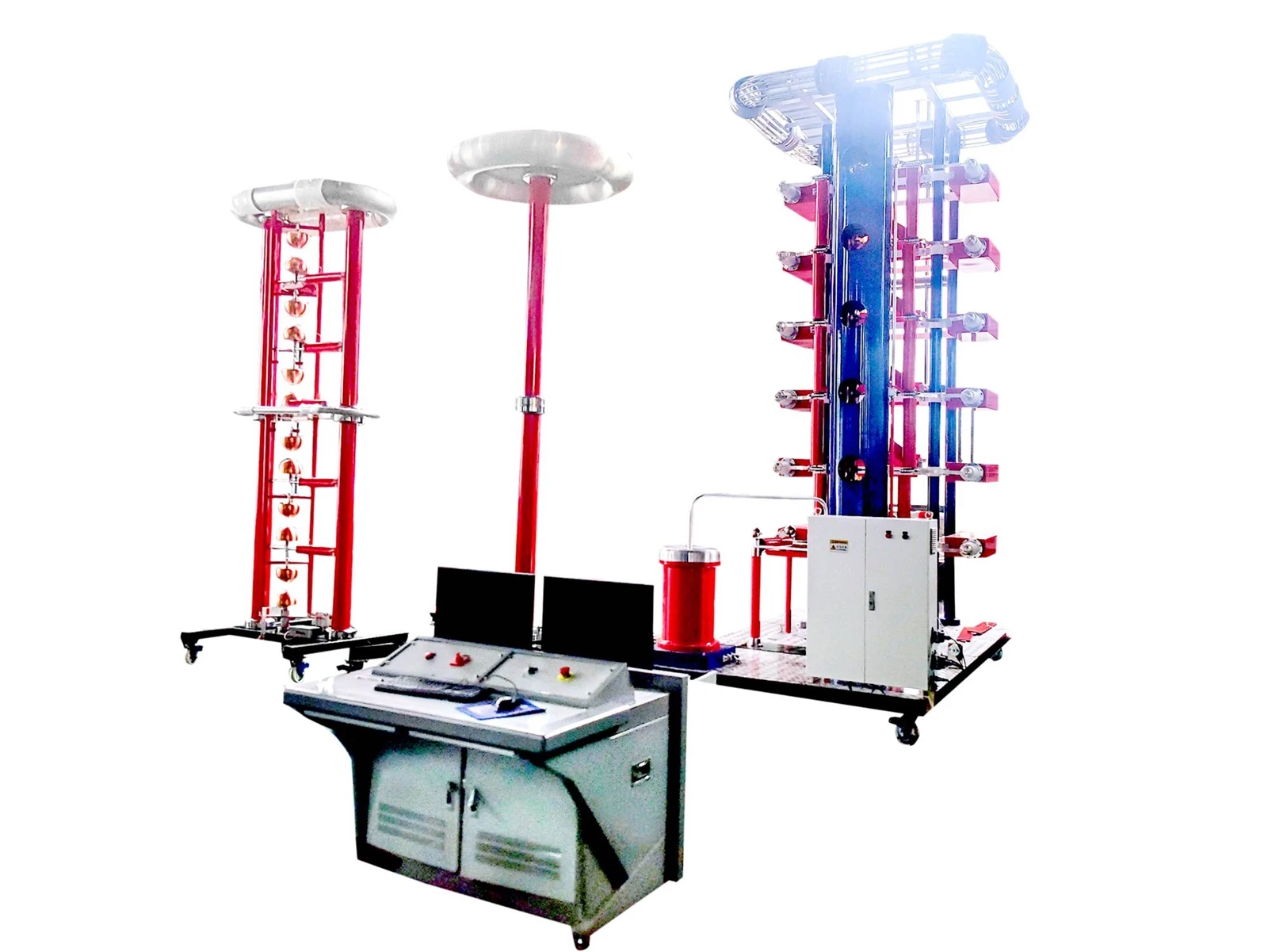

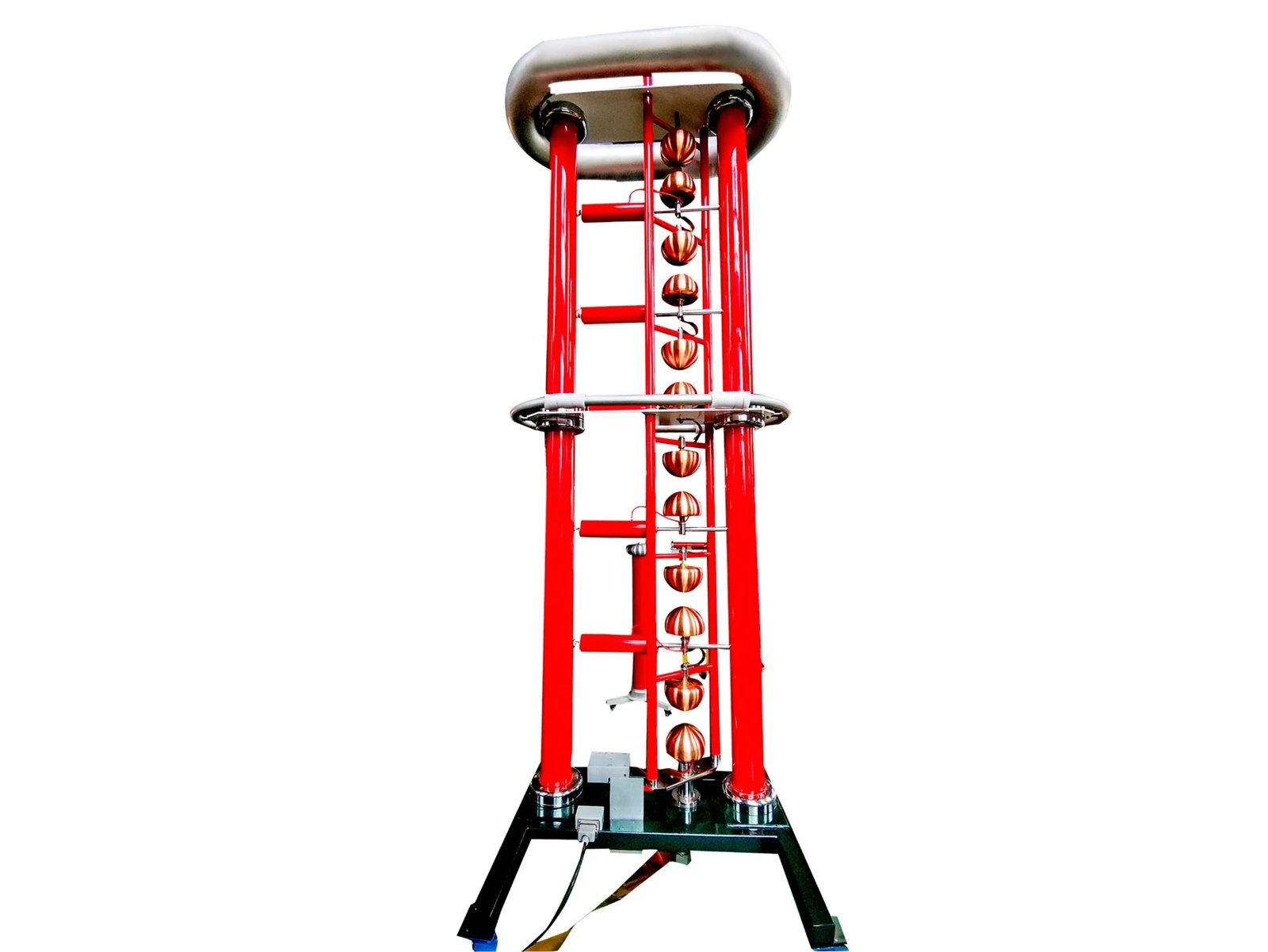

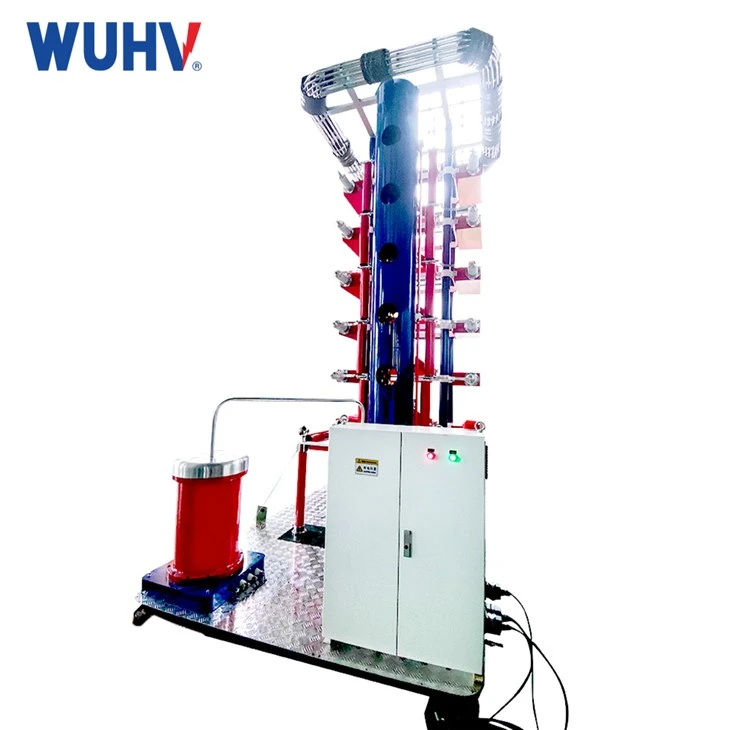

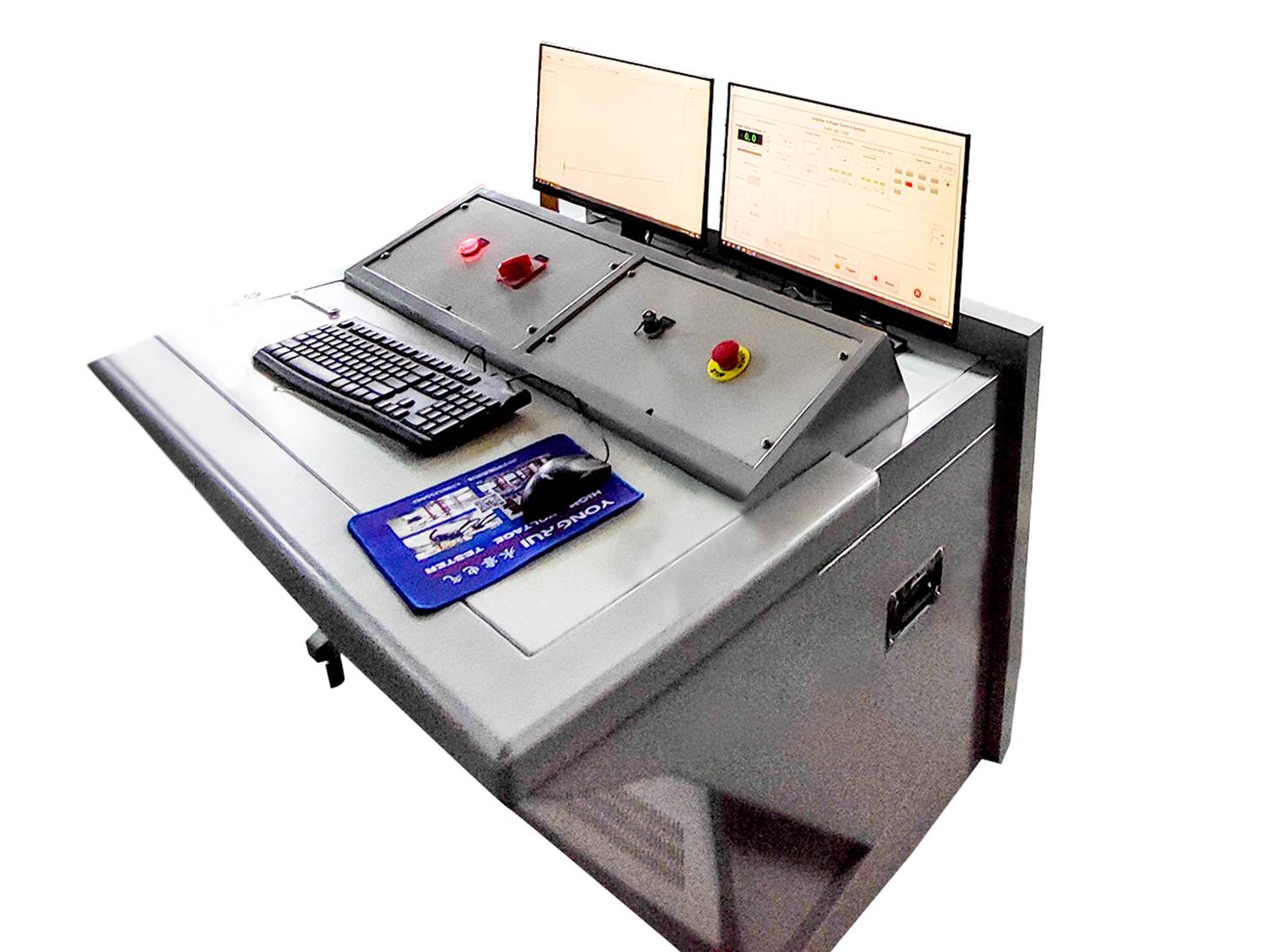

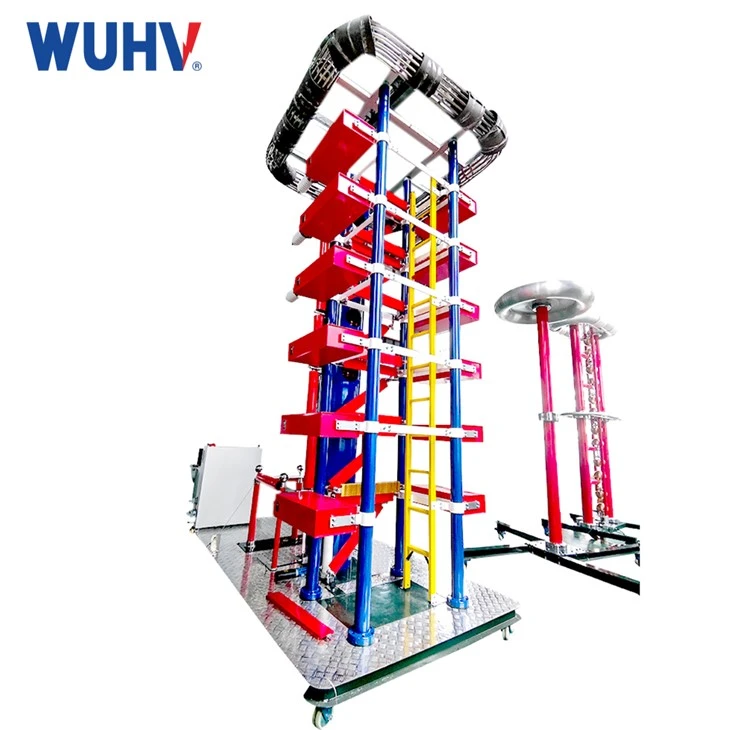

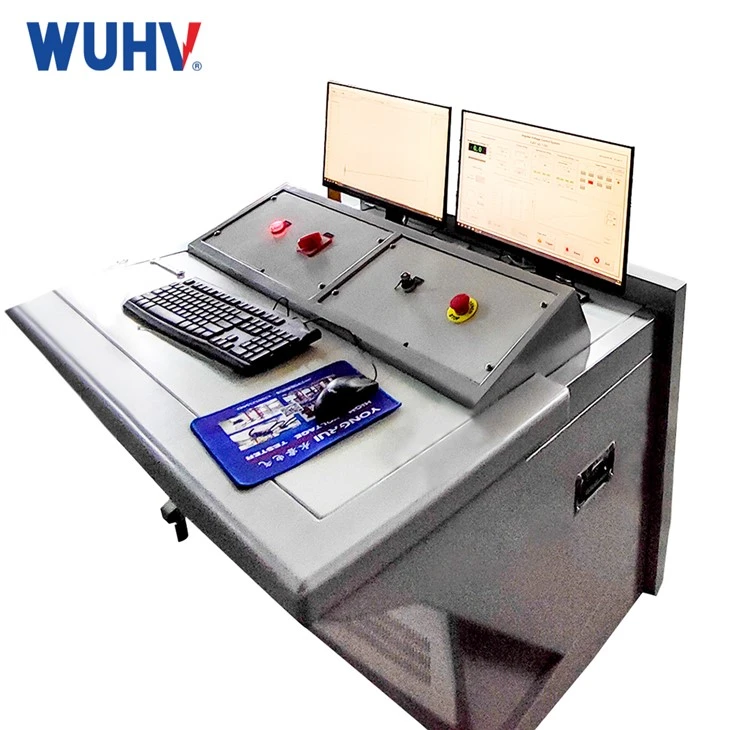

Testovacia súprava impulzného napätia blesku je napájacie zariadenie, ktoré imituje blesk a prevádzkové prepätie a iné impulzné napätia. Používa sa hlavne pri poruchách izolačného impulzného napätia a dielektrických impulzov, vybíjaní a iných testoch na testovanie izolačného výkonu energetických zariadení. Simuláciou rôznych tvarov vĺn, ako je plná vlna bleskového impulzného napätia, medzná vlna bleskového impulzného napätia a prevádzková impulzná napäťová vlna, môže generátor bleskových impulzov presne vyhodnotiť odozvu energetického zariadenia pri extrémnych napäťových podmienkach.

Technické parametre

Úroveň napätia	Konfigurácia	Testovaný objekt
100 kV/5 kJ
200 kV 5 kJ	Žiadne skrátené zariadenie, osciloskop alebo akvizičná karta	6-10KV hladinové spínače a izolátory; Test bleskového impulzného napätia plnej vlny, priebeh 1,2/50us
200 kV 10 kJ	Žiadne skrátené zariadenie, osciloskop alebo akvizičná karta	6-10KV hladinové spínače a izolátory; A úplný vlnový test bleskového impulzného napätia pre transformátory a vzájomné tlmivky bez požiadaviek na medzný test, priebeh 1,2/50us
200 kV 10 kJ	K dispozícii je orezávacie zariadenie, osciloskop Tektronix 1102 alebo akvizičná karta	6-10KV hladinové spínače a izolátory; A test plného bleskového impulzného napätia pre transformátory a vzájomné induktory s požiadavkami na tvar vlny 1,2/50 us; Strihajte vlnu 2-6us
300 kV 7,5 kJ	Žiadne skrátené zariadenie, osciloskop alebo akvizičná karta	10-35KV hladinové spínače a izolátory; Test bleskového impulzného napätia plnej vlny, priebeh 1,2/50us
300 kV 15 kJ	Žiadne skrátené zariadenie, osciloskop Tektronix 1102 alebo akvizičná karta	10-35KV hladinové spínače a izolátory; A test plného vlnového bleskového impulzného napätia pre transformátory a vzájomné induktory bez požiadaviek na test medzného tvaru vlny, priebeh 1,2/50us
300 kV 15 kJ	300 kV jednostupňové{1}}vypínacie zariadenie, osciloskop alebo akvizičná karta	10-35KV hladinové spínače a izolátory; A test plného bleskového impulzného napätia pre transformátory a vzájomné induktory s požiadavkami na tvar vlny 1,2/50 us; Strihajte vlnu 2-6us
300 kV 30 kJ	300kV jednostupňové{1}}vypínacie zariadenie, osciloskop Tektronix 2012 alebo akvizičná karta	10-35KV hladinové spínače a izolátory; A test plného bleskového impulzného napätia pre transformátory a vzájomné induktory s požiadavkami na tvar vlny 1,2/50 us; Strihajte vlnu 2-6us
400 kV 10 kJ	Žiadne skrátené zariadenie, osciloskop	10-35KV hladinové spínače a izolátory; Test bleskového impulzného napätia plnej vlny, priebeh 1,2/50us
400 kV 20 kJ	400 kV jednostupňové-vypínacie zariadenie, osciloskop	10-35KV hladinové spínače a izolátory; A test plného bleskového impulzného napätia pre transformátory a vzájomné induktory s požiadavkami na tvar vlny 1,2/50 us; Strihajte vlnu 2-6us
400 kV 20 kJ	Žiadne skrátené zariadenie, osciloskop alebo akvizičná karta	10-35KV hladinové spínače a izolátory; A úplný vlnový test bleskového impulzného napätia pre transformátory a vzájomné induktory bez požiadaviek na medzný test, s priebehom 1,2/50us;
400 kV 30 kJ	300kV jednostupňové-vypínacie zariadenie, osciloskop	10-35KV hladinové spínače a izolátory; A test plného bleskového impulzného napätia pre transformátory a vzájomné induktory s požiadavkami na tvar vlny 1,2/50 us; Strihajte vlnu 2-6us
400 kV 40 kJ	Žiadne skrátené zariadenie, osciloskop alebo akvizičná karta	10-35KV hladinové spínače a izolátory; A test plného bleskového impulzného napätia pre transformátory a vzájomné induktory s požiadavkami na tvar vlny 1,2/50 us; Strihajte vlnu 2-6us
600 kV 15 kJ	600kV jednostupňové-zariadenie na hĺbenie, akvizičná karta	10-35KV hladinový spínač; A test izolátora bleskového impulzného napätia plnej vlny s požiadavkami na test strmých vĺn, priebeh 1,2/50us; Strmá vlna
600 kV 30 kJ	400 kV jednostupňové-vypínacie zariadenie, osciloskop	10-66KV hladinové spínače a izolátory; A test plného bleskového impulzného napätia pre transformátory a vzájomné induktory s požiadavkami na tvar vlny 1,2/50 us; Strihajte vlnu 2-6us
500 kV 30 kJ	Jednostupňové orezávacie zariadenie, osciloskop
800 kV 20 kJ		10-110KV hladinové spínače a izolátory; A test plného vlnového bleskového impulzného napätia pre transformátory a vzájomné induktory bez požiadaviek na test medzného tvaru vlny, priebeh 1,2/50us
800 kV 40 kJ	Žiadne skrátené zariadenie, osciloskop	10-110KV hladinové spínače a izolátory; A test plného vlnového bleskového impulzného napätia pre transformátory a vzájomné induktory bez požiadaviek na test medzného tvaru vlny, priebeh 1,2/50us
800 kV 40 kJ	800kV vypínacie zariadenie, osciloskop	10-110KV hladinové spínače a izolátory; A test plného bleskového impulzného napätia pre transformátory a vzájomné induktory s požiadavkami na tvar vlny 1,2/50 us; Strihajte vlnu 2-6us
800 kV 80 kJ	800kV vypínacie zariadenie, osciloskop	10-110KV hladinové spínače a izolátory; A test plného bleskového impulzného napätia pre transformátory a vzájomné induktory s požiadavkami na tvar vlny 1,2/50 us; Strihajte vlnu 2-6us

Prevencia

1. Uistite sa, že je zariadenie dobre uzemnené, aby ste predišli úrazom elektrickým prúdom spôsobeným zlým uzemnením.
2. Operátori musia mať zodpovedajúce bezpečnostné znalosti a zručnosti, musia byť oboznámení s prevádzkovými krokmi a bezpečnostnými opatreniami zariadenia.
3. Počas používania je potrebné dodržiavať bezpečnú vzdialenosť, aby nedošlo k poraneniu výbojovým zariadením generátora impulzov blesku.
4. Po použití je potrebné urýchlene vypnúť generátor bleskových impulzov a vykonať údržbu zariadenia a údržbárske práce.

Údržba zariadení

1. Pre zaistenie bezpečnosti osôb a zariadení je potrebná pravidelná údržba generátora. Aby sa zabránilo hromadeniu prachu, generátor by sa mal pravidelne utierať, najmä povrchy izolačnej platne, izolačnej tyče atď. by sa mali udržiavať čisté.
2. Počas prevádzky a nečinnosti by mal byť generátor chránený pred vlhkosťou. Keď je okolitá vlhkosť vzduchu dlhodobo príliš vysoká, treba ju vyvetrať a vysušiť.
3. Po určitom čase používania by sa mal do každej časti mechanickej prevodovky pridať mazací olej.
4. Farba polovodičov na povrchu hornej keramickej objímky v blízkosti strednej príruby vysokonapäťového usmerňovacieho transformátora by mala byť dobre chránená; Ak je v dôsledku opotrebovania alebo zlyhania silná koróna, mala by sa nastriekať polovodičová antikorónová farba, aby koróna v podstate zmizla.
5. Ak dôjde k úniku oleja alebo abnormálnemu hluku v komponentoch generátora, je potrebné ho prestať používať. Opätovné uvedenie do používania je možné až po oprave a absolvovaní testu.
6. Ak impulzný systém zapaľovania nefunguje správne, skontrolujte, či v rôznych častiach impulzného systému zapaľovania nie sú skraty alebo prerušené obvody a odstráňte ich.
