Rezonančný jav je špeciálny jav, ktorý sa vyskytuje v obvodoch striedavého prúdu a štúdium javu rezonancie má veľký význam. V praktických obvodoch je široko používaný a niekedy je potrebné vyhnúť sa rezonančným situáciám. Pre pasívnu sieť s jedným portom hodnota jej vstupnej impedancie alebo admitancie zvyčajne súvisí s frekvenciou obvodu.
Pasívna sieť s jedným portom obsahujúca induktory a kondenzátory, ktorých vstupná impedancia alebo admitancia je vo všeobecnosti komplexné číslo. Ale pri určitých špecifických výkonových frekvenciách sa imaginárna časť vstupnej impedancie alebo admitancie môže stať nulovou a impedancia alebo admitancia vykazuje čisto odporové charakteristiky, vďaka čomu je napätie a prúd portu vo fáze. Keď sa tento jav vyskytne v pasívnej sieti s jedným portom, nazýva sa to rezonančný stav.
Charakteristiky LC paralelného rezonančného obvodu sú pomerne zložité a medzi mnohými vlastnosťami je potrebné najprv pochopiť jeho impedančné charakteristiky. Impedančná charakteristika paralelného rezonančného obvodu LC je znázornená na nasledujúcom obrázku.

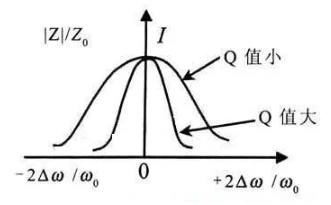

1. Pochopenie impedančných charakteristík počas rezonancie: Analýza princípu činnosti LC paralelných rezonančných obvodov je potrebné rozdeliť do troch frekvenčných bodov a pásiem, a to počas rezonancie, kedy je frekvencia vstupného signáluje vyššia ako rezonančná frekvencia a keď je frekvencia vstupného signálu nižšia ako rezonančná frekvencia.
Keď sa frekvencia vstupného signálu rovná rezonančnej frekvencii, obvod rezonuje a impedancia paralelného rezonančného obvodu LC je v maximálnom stave, ktorý môže byť ekvivalentný čistému odporu. V tomto čase je minimalizovaný signálny prúd pretekajúci celým rezonančným obvodom. V analýze obvodov je to najdôležitejší bod.
Pamätajte na jednu vec: impedančné charakteristiky paralelných rezonančných obvodov LC sú presne opačné ako charakteristiky rezonančných obvodov série LC. Po zapamätaní impedančných charakteristík jedného obvodu je ľahké zapamätať si impedančné charakteristiky iného obvodu.
2. Pochopenie impedančných charakteristík, keď je obvod rozladený. Keď je frekvencia vstupného signálu vyššia alebo nižšia ako rezonančná frekvencia, LC paralelný obvod je v rozladenom stave a impedancia obvodu je menšia, ako keď je v rezonancii.
Keď je frekvencia vyššia ako rezonančná frekvencia, impedancia LC paralelného obvodu klesá a je ekvivalentná kondenzátoru. So zvyšujúcou sa frekvenciou klesá kapacitná impedancia kondenzátora C1 a zvyšuje sa impedancia indukčnosti. V paralelnom obvode hrajú hlavnú úlohu súčiastky s nižšou impedanciou, takže v tomto čase impedancia klesá a je ekvivalentná kondenzátoru.
Keď je frekvencia nižšia ako rezonančná frekvencia, impedancia paralelného obvodu LC tiež klesá, ale je ekvivalentná tlmivke. Pretože frekvencia klesá, kapacita kondenzátora C1 sa zvyšuje a indukčnosť induktora L1 klesá. V paralelnom obvode hrá hlavnú úlohu tlmivka L1, ktorá má menšiu impedanciu. Preto, keď impedancia klesá, je ekvivalentná induktoru.
3. Zvládnutie detailov v analýze obvodu Z impedančnej charakteristiky paralelného rezonančného obvodu LC je možné vidieť, že impedancia rezonančného obvodu je maximálna pri frekvencii f0. Keď je frekvencia vyššia alebo nižšia ako f0, impedancia klesá a sila spracovania signálu je slabšia ako pri frekvencii f0. Čím vyššia alebo nižšia je frekvencia, tým menšia je impedancia a tým slabšia je schopnosť spracovania signálu LC paralelného rezonančného obvodu. Toto by sa malo zistiť pri analýze obvodu.
