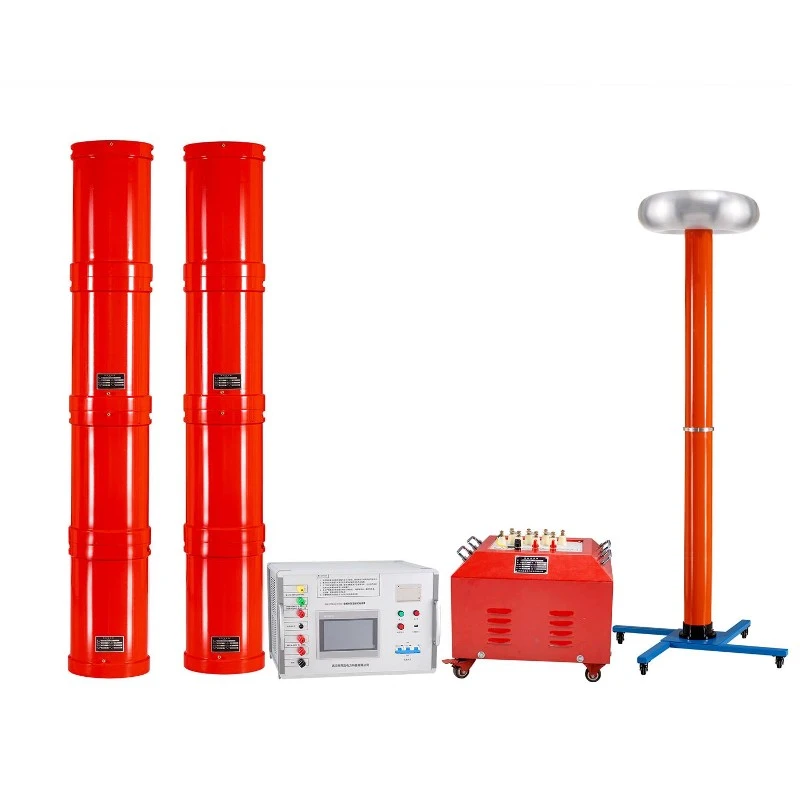

Analýza sériového rezonančného obvodu? Wuhan UHV sa špecializuje na výrobusériová rezonancia, so širokým výberom produktov a profesionálnym elektrickým testovaním. Ak chcete nájsťsériová rezonancia, vyberte Wuhan UHV.
V praktickej prevádzke je funkciou absorpčného obvodu odstránenie signálu určitej frekvencie zo vstupného signálu. Absorpčný obvod zložený z rezonančného obvodu série LC. VT1 v obvode tvorí zosilňovač prvého stupňa, kde U je vstupný signál a U je výstupný signál tohto zosilňovača. Ll a Cl tvoria sériový rezonančný absorpčný obvod LC so sériovou rezonančnou frekvenciou fo, ktorý je zapojený medzi vstupnú svorku VT1 a uzemňovaciu svorku.
(1) Frekvencia vstupného signálu je fo. Pre signál s frekvenciou fo vo vstupnom signáli, v dôsledku rovnakej rezonančnej frekvencie ako Ll a Cl, má sériový obvod Ll a Cl malú impedanciu. Vstupný signál s frekvenciou päť je premostený voči zemi pomocou Ll a Cl a nemôže byť pridaný k základni VT1. VT1 nedokáže zosilniť signál a samozrejme vo výstupnom signáli nie je signál s frekvenciou fo.
(2) Frekvencia vstupného signálu je vyššia alebo nižšia ako frekvencia kameňa. Pre signály s frekvenciami vyššími alebo nižšími ako fo vo vstupnom signáli sa v dôsledku nerovnakých rezonančných frekvencií s Ll a Cl sériový obvod Ll a Cl rozladí, čo vedie k vysokej impedancii. Vstupný signál nie je premostený proti zemi pomocou Ll a Cl, ale je pridaný k základni VT1, zosilnený VT1 a výstupom. Z charakteristík frekvenčnej odozvy tohto reaktora je možné vidieť, že vo výstupnom signáli nie je žiadny signál s frekvenciou fo.
Vlastnosti sériového rezonančného obvodu:
1. Keď sa použitá frekvencia rovná jej rezonančnej frekvencii, impedancia obvodu vykazuje čistý odpor a má minimálnu hodnotu. Táto charakteristika sa v praktických aplikáciách nazýva vrubový filter
2. Keď je vonkajšia frekvencia vyššia ako jej rezonančná frekvencia, impedancia obvodu je indukčná, ekvivalentná indukčnej cievke
3. Keď je aplikovaná frekvencia nižšia ako jej rezonančná frekvencia, obvod sa stane kapacitným, ekvivalentným kondenzátoru
Sériový rezonančný vysoko{0}}frekvenčný zosilňovací obvod
Vysoko{0}}frekvenčný zosilňovací obvod zložený z obvodov série LC. VT1 v obvode tvorí zosilňovač so spoločným emitorom prvého stupňa, zatiaľ čo Ll a C4 tvoria rezonančný obvod série LC na zosilnenie vysoko-frekvenčných signálov. Rezonančná frekvencia sériového rezonančného obvodu Ll a C4 je päť, čo je vyššia ako najvyššia frekvencia pracovného signálu tohto zosilňovača.
V dôsledku minimálnej impedancie obvodov Ll a C4 počas rezonancie je odpor negatívnej spätnej väzby minimalizovaný pri paralelnom zapojení s odporom R4 so zápornou spätnou väzbou emitora, čo má za následok maximálny zosilňovací faktor v tomto čase.
Pre vstupné signály s frekvenciami oveľa nižšími ako fo nemajú obvody Ll a C4 žiadny zosilňovací účinok. Pretože obvody Ll a C4 sú v rozladenom stave, ich impedancia je vysoká a odpor zápornej spätnej väzby je v tomto čase R4
Frekvencia vstupu signálu do paralelného rezonančného obvodu LC je veľmi široká, vrátane signálov s frekvenciami rovnými rezonančnej frekvencii. Medzi mnohými vstupnými signálmi rôznych frekvencií obvod rezonuje iba so signálmi na rezonančnej frekvencii, v tomto bode je impedancia obvodu na svojom maxime. Rezonančný obvod má šírku pásma. Pri analýze obvodov možno uvažovať, že signály vo frekvenčnom pásme sú zosilnené alebo zosilnené rovnakým spôsobom ako signály na rezonančnej frekvencii
