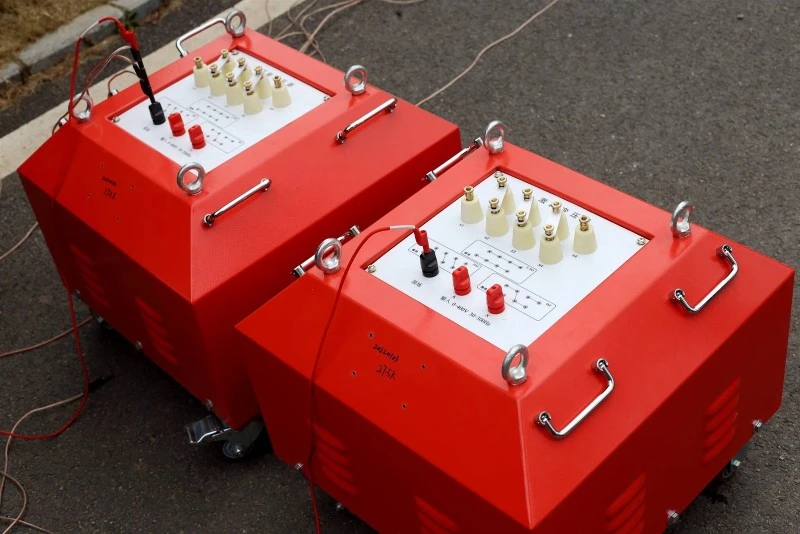

Metóda AC výdržného napätia pre kompletnú sadurezonančné testovacie zariadenie s premenlivou frekvenciouje zmeniť indukčnosť a frekvenciu v testovacom obvode a obvod je v rezonančnom stave. Táto metóda môže spĺňať požiadavky na testovanie vysokého napätia a vysokého prúdu. Pri vykonávaní testu odolnosti voči striedavému napätiu pre celú sadurezonančné testovacie zariadenie s premenlivou frekvenciou, je potrebné poznamenať nasledujúce body:
1. Pred experimentom je potrebné pochopiť, či sú položky ne-deštruktívneho testovania testovaného zariadenia kvalifikované.
2. Na testovacom mieste by mal byť zriadený plot. Zaveste výstražné značky a prideľte špecializovaný personál na dohľad;
3. Izolačný povrch zariadenia, ktoré sa má testovať, by sa mal pred testom vyčistiť a testovacie zariadenie, plášť testovaného objektu a netestované vinutie by mali byť spoľahlivo uzemnené. Pre viacolejové zariadenia by sa mala skúška vykonať po určitej dobe statickej hladiny oleja v súlade s príslušnými predpismi. Napríklad pri veľkokapacitných transformátoroch by sa mal olej nechať stáť 12-24 hodín; Pre transformátory 3-10kV by sa mal olej nechať stáť 6-12 hodín;
4. Nastavte medzeru medzi ochrannými guľôčkami tak, aby bolo vybíjacie napätie medzi 105 % a 110 % skúšobného napätia. Vykonajte tri po sebe idúce testy bez významných rozdielov a skontrolujte spoľahlivosť činnosti nadprúdového ochranného zariadenia;
5. Po zapojení podľa schémy zapojenia sériovej rezonančnej skúšky by mala špecializovaná osoba pred prípravou na natlakovanie skontrolovať a potvrdiť, že neexistujú žiadne chyby (vrátane uzemňovacej vzdialenosti, bezpečnej vzdialenosti atď.);
6. Pred použitím tlaku skontrolujte, či je regulátor v nulovej polohe a pred použitím tlaku sa uistite, že je regulátor tlaku v nulovej polohe. Prevádzku je možné vykonať len po pripojení vysokého napätia;
7. Pre rýchlosť zosilnenia, keď je testovacie napätie nižšie ako 30%, môže byť o niečo rýchlejšie a potom by malo byť zosilnenie rovnomerné, asi 5% testovacieho napätia alebo 10-15 sekúnd, keď menovité testovacie napätie stúpa;
8. Počas procesu zosilnenia sledujte zmeny na voltmetri a iných prístrojoch. Keď je menovité napätie 0,5-násobok, odčítajte kapacitný prúd testovaného zariadenia. Keď napätie stúpne na menovité napätie, začnite počítať čas. Potom odčítajte prúd kondenzátora, po čase pomaly znížte napätie na nulu a potom odpojte napájanie;
9. Ak sa pri experimente zistí, že ukazovateľ voltmetra sa veľmi kýve, dochádza k abnormálnemu hluku z testovanej vzorky, údaj na miliampérmetre sa prudko zvyšuje, testovaná vzorka dymí alebo sa vznieti a na povrchu izolácie dochádza k nepretržitému iskreniu. Napätie by sa malo okamžite znížiť a príčina by sa mala zistiť po zavesení uzemňovacieho vodiča na stranu vysokého-napätia;
10. Ak testované zariadenie nie je špecifikované, všeobecný čas výdrže napätia je 1 minúta. Doba výdrže napätia izolačných tyčí a iných elektrických spotrebičov je 5 minút. Po dokončení experimentu včas zaveste uzemňovací vodič a potom sa obráťte na príslušné komponenty bez zahrievania;
11. Izolačný odpor a rýchlosť absorpcie testovaného zariadenia by sa mali merať pred a po teste a výsledky týchto dvoch meraní by sa nemali výrazne líšiť.
