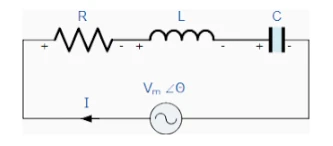

V sériovom obvode RLC, keď sa hodnota indukčnosti tlmivky rovná hodnote kapacity kondenzátora, objaví sa frekvenčný bod, inými slovami, X veľký =X C. Bod, v ktorom k tomu dôjde, sa nazýva bod rezonančnej frekvencie (ƒ - r), a keď analyzujeme sériový obvod RLC, táto séria rezonančných frekvencií vytvára rezonančnú frekvenciu
Keď sa frekvencia blíži k nekonečnu, reaktancia induktora sa tiež zvýši smerom k nekonečnu a komponenty obvodu fungujú ako otvorený obvod. Keď sa však frekvencia blíži k nule alebo jednosmernému prúdu, reaktancia induktora sa zníži na nulu, čo spôsobí opačný efekt, napríklad skrat. To znamená, že reaktancia induktora je úmerná frekvencii, menšia pri nízkych frekvenciách a vyššia pri vysokých frekvenciách.
Hlavný rozdiel medzisériová rezonancia (tiež známa ako testovacie zariadenie sériovej rezonancie s premenlivou frekvenciou)a paralelná rezonancia spočíva v tom, že v dôsledku vytvárania obvodov akumulácie energie existuje veľké množstvo cirkulujúceho prúdu a jeho smer po krivke sériového rezonančného prúdu je presne opačný.
Keď sa frekvencia priblíži k nekonečnu, reaktancia kondenzátora sa zníži na nulu, čo spôsobí, že komponenty obvodu budú fungovať ako ideálny vodič 0 Ω. Keď sa však frekvencia blíži k nule alebo k úrovni jednosmerného prúdu, reaktancia kondenzátora sa rýchlo zvýši do nekonečna, čo spôsobí, že bude vyvíjať veľký odporový efekt, ako je stav otvoreného obvodu. Pre akúkoľvek danú hodnotu kapacity to znamená, že reaktancia kapacity je nepriamo úmerná frekvencii.

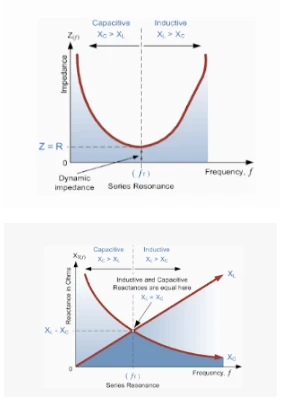

Keď XL=XC, dve rovnaké a rovnaké reaktancie sa navzájom rušia. A bod, kde sa na obrázku pretínajú dve krivky reaktancie, označuje rezonanciu v obvode striedavého prúdu.
Upozorňujeme, že keď v obvode dominuje kapacitná reaktancia, samotná krivka impedancie má hyperbolický tvar. Keď však v obvode dominuje reaktancia indukčnosti, v dôsledku lineárnej odozvy XL je krivka asymetrická. Preto, ak je impedancia obvodu počas rezonancie na svojej minimálnej hodnote, admitancia obvodu musí byť na svojej maximálnej hodnote. Jednou z charakteristík aséria rezonančnéobvod je, že vstup je veľmi vysoký, ale to môže byť zlá vec, pretože veľmi nízka hodnota odporu počas rezonancie znamená, že prúd obvodu môže byť veľmi nebezpečný.
Krivka frekvenčnej odozvy aséria rezonančnéobvod označuje, že veľkosť prúdu je funkciou frekvencie. Pri vynesení do grafu je možné vidieť, že odozva začína takmer od nuly a dosahuje svoju maximálnu rezonančnú frekvenciu pri I MAX=I. R sa stáva nekonečným s ƒ a potom opäť klesá takmer k nule. Výsledkom je, že aj pri rezonancii môže byť amplitúda napätia C na induktore L a kondenzátore C oveľa väčšia ako napätie napájacieho zdroja, pretože sú rovnaké a navzájom sa rušia, keď sú opačné. Pretože sériový rezonančný obvod funguje iba pri rezonančnej frekvencii, tento typ obvodu sa tiež nazýva obvod prijímača, pretože impedancia obvodu je počas rezonancie na minime, čo uľahčuje prijatie frekvencie rovnajúcej sa jeho rezonančnej frekvencii. Prúdu. Rezonančný efekt v sériovom obvode je tiež známy ako "napäťová rezonancia".
