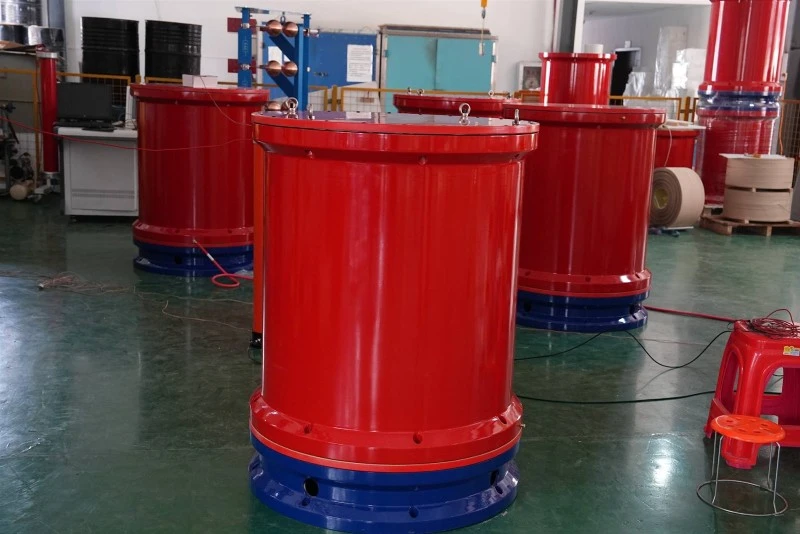

Históriasériová rezonancia (tiež známa ako testovacie zariadenie na striedavé napätie)je populárny typ sériového rezonančného meniča v 60-tych a 70-tych rokoch 20. storočia, ktorý dokáže dosiahnuť dobré mäkké spínanie prostredníctvom vhodného mŕtveho času. Moderná CNC technológia dodala tomuto klasickému konverznému obvodu, ktorý je vhodný na odovzdávanie a preventívne testovanie vysokokapacitných, vysokonapäťových kapacitných vzoriek, ako sú napájacie káble, GIS prepínače, transformátory atď.
Insériová rezonancia, keď je zdroj napätia aplikovaný na induktor a kondenzátor, v dôsledku skratu L a C v sériovej rezonancii, zdroj napätia nemôže byť skratovaný, takže odpor musí byť zvýšený; Keď hodnota odporu zostane konštantná, určite sériový rezonančný prúd. Pokiaľ ide o výkon, tlmivky a kondenzátory striedajú prenos bez uvažovania strát; Keď sa kondenzátor vybije, nabíja sa, zatiaľ čo induktor sa nabíja.
V paralelnom rezonančnom zdroji s konštantným napätím je stredná kvadratická hodnota prúdu tlmivky a kondenzátora pevná a závisí len od veľkosti tlmivky a kondenzátora. Len keď je zdroj prúdu konštantný, môže sa zvýšiť odpor, aby sa zmenili hodnoty prúdu tlmivky a kondenzátora. Keď sa podmienky nezmenia, výkon tiež zostane nezmenený, podobne ako sériová rezonancia.
Keď motor rezonuje v sérii, v dôsledku odporu cievky motora je prúd cievky motora pri pevnom napätí teoreticky nekonečný. Preto nie je nekonečný, ale výrazne prekročí menovitý prúd. Vplyvom pevnej impedancie cievky motora sa zvyšuje prúd, zvyšuje sa napätie na oboch koncoch cievky, zvyšuje sa budiaca energia a zvyšuje sa výkon. Kvôli vysokému prúdu je však cievka motora náchylná na vyhorenie.
Pre paralelnú rezonanciu paralelných kondenzátorov je v dôsledku prítomnosti zdroja napätia a napätia na induktore a kondenzátore prúd na oboch koncoch induktora konštantný. V dôsledku kompenzácie kondenzátora sú však fázy napätia a prúdu rovnaké, čím sa zvyšuje napájanie, to znamená fázový uhol p=u * i * cos. Princíp paralelnej rezonancie je zdroj prúdu, ktorý sa od tohto mierne líši. V dôsledku konštantného prúdu zdroja prúdu, keď zdroj prúdu rezonuje paralelne, sú dva konce L a C veľmi otvorené a odpor priamo prechádza cez zdroj prúdu, to znamená prúd pretekajúci zdrojom prúdu, ktorý zvyšuje napätie na oboch koncoch, zvyšuje napätie na oboch koncoch L a C a v konečnom dôsledku vedie k zvýšeniu prúdu.
Základné podmienky pre sériová rezonancia sú:
1. Definícia sériovej rezonancie: V sériovom obvode RLC, keď sú svorkové napätie a prúd obvodu v rovnakej fáze, obvod je odporový a stav obvodu sa nazýva sériová rezonancia.
2. Podmienky pre sériovú rezonanciu.
3. Metódy analýzy obvodov na dosiahnutie rezonancie:
(1) Keď je výkonová frekvencia konštantná, veľkosť L alebo C sa dá nastaviť tak, aby sa dosiahla rezonancia. (2) Keď sú parametre obvodu L a C konštantné, rezonanciu možno dosiahnuť zmenou frekvencie napájacieho zdroja.
