Aké sú nebezpečenstvásériová rezonancia? Wuhan UHV sa špecializuje na výrobusériová rezonancia, so širokým výberom produktov a profesionálnym elektrickým testovaním. Ak chcete nájsťsériová rezonancia, vyberte Wuhan UHV.

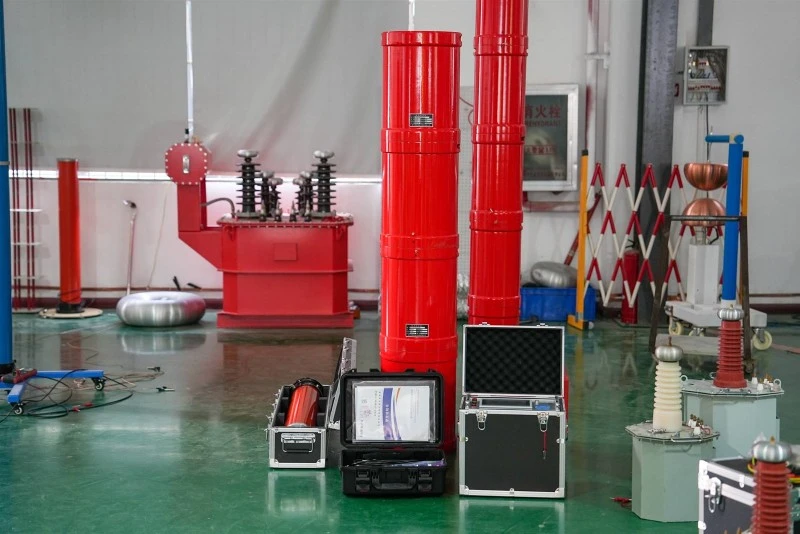

Rezonancia sérievyužíva rezonančné tlmivky a kapacitnú rezonanciu testovanej vzorky na generovanie vysokého napätia a vysokého prúdu, čo sa široko používa na odovzdávanie a preventívne testovanie veľkokapacitných, vysokonapäťových kapacitných testovacích vzoriek, ako sú napájacie káble, výkonové transformátory, generátorové súpravy, motory, rozvádzače, spínače GIS atď. Pri použití testovacej sériovej rezonancie však existujú aj určité riziká. Aké sú teda nebezpečenstvásériová rezonancia? Nižšie vysvetlíme riziká sériovej rezonancie na základe praktických prevádzkových skúseností.
1. Stavy vznikajúce pri sériovej rezonancii
V sériovom obvode zloženom z rezistorov, induktorov a kondenzátorov, keď je kapacitná reaktancia XC=indukčná reaktancia XL rovnaká, dochádza k sériovej rezonancii a fázy napätia U a prúdu I v obvode sú rovnaké. Keď v obvode nastane sériová rezonancia, impedancia obvodu Z=√ R2+XC-XL2=R, celková impedancia v obvode je najmenšia a prúd dosiahne svoju maximálnu hodnotu. To môže generovať vysoké napätie na induktoroch a kondenzátoroch, ktoré je mnohonásobne vyššie ako napätie napájacieho zdroja, poškodiť izoláciu elektrického zariadenia a ovplyvniť bezpečnú prevádzku rozvodnej siete. Správne nastavenie parametrov obvodu R, L a C môže zabrániťsériová rezonancia.
2. Meranie charakteristík sériových rezonančných obvodov
Faktor kvality je dôležitý parameter pre meranie charakteristík rezonančných obvodov. Čím väčšia je reaktancia a menší odpor v obvode, tým vyšší je faktor kvality. Preto bude hodnota napätia na kondenzátore alebo induktore oveľa vyššia ako aplikované napätie. Hodnoty faktora kvality všeobecných indukčných a kondenzátorových rezonančných obvodov môžu dosiahnuť desiatky alebo dokonca stovky. Škodlivosť rezonančného prepätia je určená nielen jeho amplitúdou, ale aj dobou trvania. V elektrizačnom systéme bude sériová rezonancia generovať prepätie niekoľkonásobne vyššie ako menovité napätie siete. Spôsobuje značné poškodenie bezpečnej prevádzky elektrického zariadenia.
V posledných rokoch došlo vo väčšine častí krajiny k viacerým incidentom poškodenia transformátora, väčšinou z konštrukčných a výrobných dôvodov, ako aj k niektorým incidentom feromagnetickej rezonancie spôsobenej nesprávnou prevádzkou, čo malo za následok výbuchy PT. Kontrola prevádzky ukazuje, že pred projektovaním elektrickej siete by sa mali urobiť niektoré staré knihy a opatrenia, aby sa predišlo škodám spôsobenýmsériová rezonanciaalebo čo najviac skrátiť trvanie rezonancie.
