Hej, kolegovia v oblasti elektriny! Dnes si povieme niečo o zdanlivo bezvýznamnej, no zásadnej téme pre bezpečnú prevádzku transformátorov - testovanie jednosmerného odporu transformátora. Možno si myslíte, že táto záležitosť je trochu 'chúlostivá', ale sú to práve tieto 'detaily', ktoré často skrývajú 'veľké skryté nebezpečenstvá', ktoré môžu viesť k poruche zariadenia.
Čo je transformátorový jednosmerný odpor?
Najprv pochopíme, čo je "jednosmerný odpor". Jednoducho povedané, ide o meranie hodnoty odporu cievky transformátora, keď ňou prechádza jej jednosmerný prúd bez nabíjania. Táto hodnota je barometer, ktorý odráža stav pripojenia, vodivosť a či existujú problémy, ako sú virtuálne pripojenia alebo prerušené vodiče vo vinutí cievky.
„Veci“, ktoré ovplyvňujú jednosmerný odpor
Existuje mnoho faktorov, ktoré ovplyvňujú jednosmerný odpor transformátorov, najmä:
Teplota: Toto je veľká hlava! Čím vyššia teplota, tým väčší odpor a naopak. Preto je veľmi dôležité mať počas testovania štandardizovanú teplotu.
Spôsob pripojenia vinutia: Rôzne spôsoby zapojenia (ako Y, Δ) budú mať prirodzene rôzne hodnoty odporu DC.
Materiál vinutia a prierez-: medený drôt alebo hliníkový drôt? Aká je hrúbka drôtu? Tie priamo ovplyvňujú veľkosť odporu.
Fyzický stav cievky, napríklad či je prerušený vodič, virtuálne spojenie alebo zlý kontakt prepínača odbočiek, výrazne zmení hodnotu odporu.

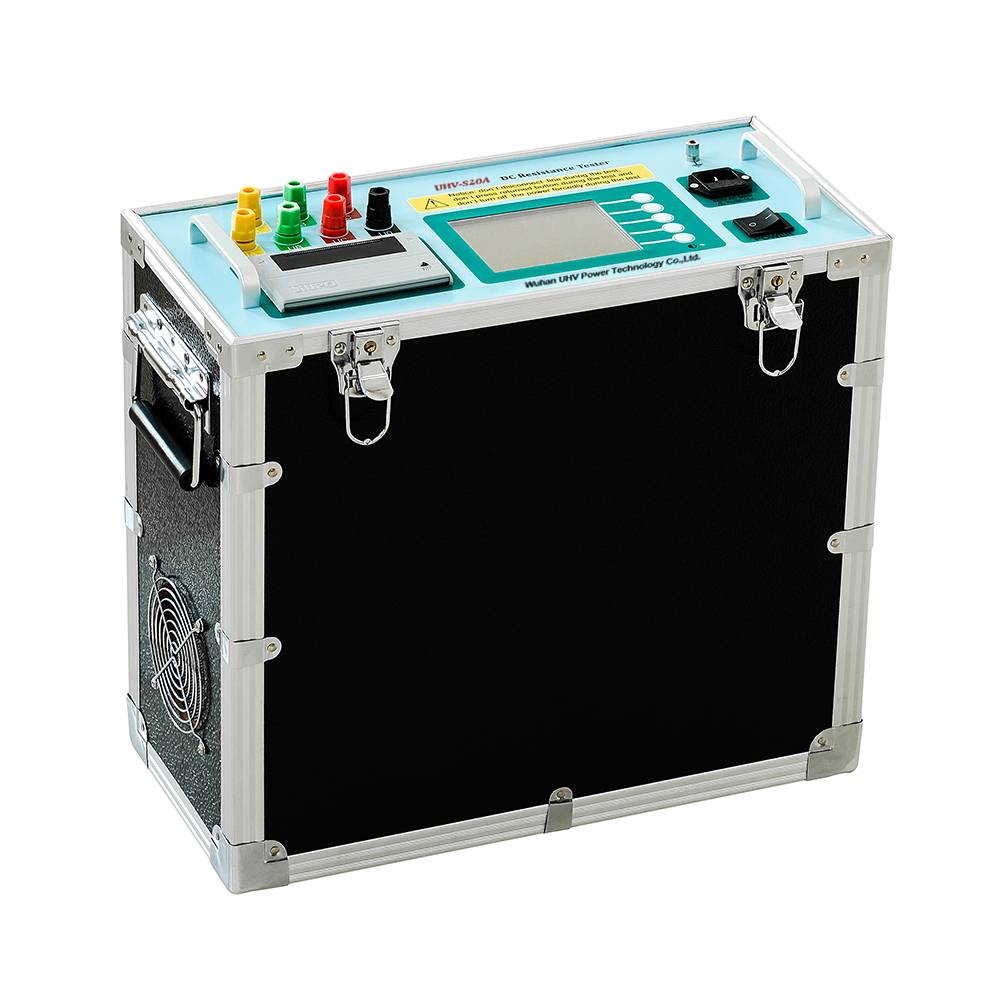

Výkonný asistent „- Tester jednosmerného odporu transformátora
Aké nástroje používame na „zisťovanie“ týchto malých rezistorov? Odpoveď jetransformátor jednosmerný odporový tester! Toto je výkonný nástroj na testovanie výkonu. Moderné skúšačky odporu jednosmerného prúdu s transformátormi, ako sú napríklad skúšačky od spoločnosti Wuhan UHV Power Technology Co., Ltd., používajú pokročilú mikroprúdovú a vysoko{3}}presnú technológiu merania na presné meranie hodnôt odporu v rozsahu od niekoľkých mikroohmov po niekoľko ohmov s vysokou rýchlosťou testovania a jednoduchou obsluhou.
Prečo musíme urobiť priamy test odolnosti? S čím to súvisí?
Testovanie jednosmerného odporu transformátora nie je len rutinnou úlohou. Týka sa to transformátorov:
Integrita vinutia: priamo zistite, či je vinutie poškodené.
Stav prepínača odbočiek: Najmä pre transformátory regulujúce záťaž je stav kontaktu prepínača rozhodujúci a priamo ovplyvňuje prevádzku.
Spoľahlivosť spojovacích bodov: Uistite sa, že každý spoj je pevný a spoľahlivý, bez akýchkoľvek uvoľnených spojov.
Prevzatie transformátorov v továrni a pravidelná údržba sú základnými krokmi, ktoré kladú pevný základ pre bezpečnú prevádzku transformátorov.
Ako to môžeme urobiť lepšie? Urobte testovanie spoľahlivejšie!
Na dosiahnutie presnejších výsledkov pri testovaní jednosmerného odporu transformátora existuje niekoľko návrhov:
Zjednotená testovacia teplota: Skúste otestovať transformátor po ochladení na určitú teplotu alebo použite vzorec na korekciu teploty.
Zabezpečte stabilitu napájania: Používajte spoľahlivé zdroje napájania, aby ste predišli rušeniu.
Pozorné pozorovanie: Počas procesu testovania dávajte pozor na stabilitu čítania testera a na to, či nedochádza k abnormálnym výkyvom.
Porovnanie historických údajov: Porovnajte a analyzujte aktuálne výsledky testov s historickými údajmi, aby ste mohli rýchlo odhaliť akékoľvek abnormálne zmeny.
Výber profesionálneho vybavenia: Vysoká{0}}presnosťtransformátor jednosmerný odporový testerje ako mať pár „ostrých očí“, čo je cieľ, ktorý sledujú popredné spoločnosti v tomto odvetví, ako je Wuhan UHV Power Technology Co., Ltd.
Bežný zmätok sa dá ľahko pochopiť iba jednou otázkou!
Q1: Aká je minimálna hodnota odporu pre testovanie jednosmerného odporu transformátora? A1: Neexistuje žiadna pevná „minimálna“ hodnota, ktorá závisí hlavne od menovitej kapacity, úrovne napätia a spôsobu zapojenia vinutia transformátora. Kľúčom je porovnať podobné zariadenia alebo historické údaje a skontrolovať akékoľvek zjavné abnormality.
Q2: Ako veľmi ovplyvňuje teplota DC odpor? A2: Teplota je jedným z najdôležitejších faktorov ovplyvňujúcich DC odpor. Vo všeobecnosti sa odpor medených vodičov zvyšuje s teplotou. Zariadenie Wuhan UHV Power Technology Co., Ltd. zohľadní teplotnú kompenzáciu alebo poskytne návod na korekciu teploty vo svojom návrhu.
Q3: Ako sa slabý kontakt prepínača odbočiek odráža v teste odporu DC? A3: Slabý kontakt prepínača môže spôsobiť, že hodnota DC odporu prevodu bude príliš vysoká, alebo sa pri prepínaní prevodov vyskytnú nepravidelné zmeny a dokonca aj nestabilné hodnoty počas testovania.
Q4: Musia všetky transformátory prejsť testovaním odporu DC? A4: Áno, z dôvodov bezpečnosti a spoľahlivosti by sa všetky transformátory v prevádzke, bez ohľadu na veľkosť, mali podrobiť testovaniu jednosmerného odporu, najmä počas preberania vo výrobe a pravidelnej údržby.
Otázka 5: Musím počas testovania odpojiť napájanie transformátora? A5: Napájanie transformátora musí byť odpojené a musia sa prijať potrebné bezpečnostné opatrenia na zaistenie bezpečnosti testovacieho personálu a zariadení.
